水平2点切断路器用簡易型回転部

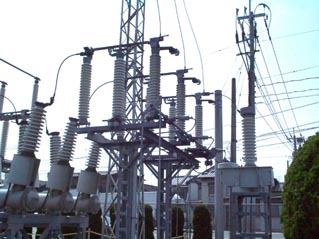

 発変電所には電力系統を区分する為に各種開閉器が設置されていますが
水平2点切断路器は停止区間を目視で確認できる機器として重要な役割を果たしています。
 当社の簡易型回転部は断路器点検時の危険防止・点検工数の削減を目的として開発しました。

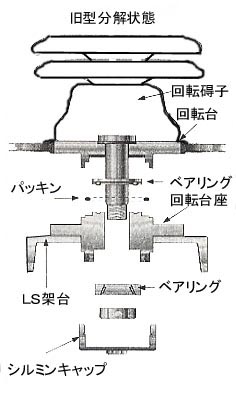

現在の回転部を点検するには


1.2点切断路器架台上に足場板構築
2.回転碍子引き抜き(作業員2名+専用器具)
3.回転部の取り外し(回転碍子を抜かなければ回転部をはずせない)
4.分解点検

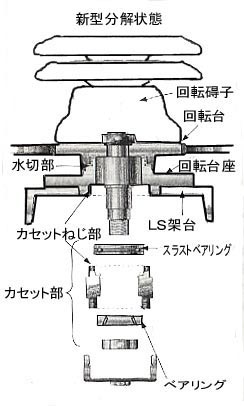

簡易型回転部を点検するには


1.2点切断路器下部から回転部取り外し
2.分解点検


停止が困難なセクション断路器に対して特に有効です
