電動操作機構

直流１００Ｖ用の操作機構で、断路器や接地装置の操作に用います。

特　徴

１．主軸とウォ−ムギヤを直結してある為、構造がシンプル。
２．ウォ−ムギヤ方式の為、外部からの力に強い（セルフロック機能）
３．マグネットモ−タ−の採用により軽量・コンパクトを実現
４．自己保持回路に近接ＳＷ（磁気センサ−）を採用
５．モ−タ−の停止は発電制動方式を採用

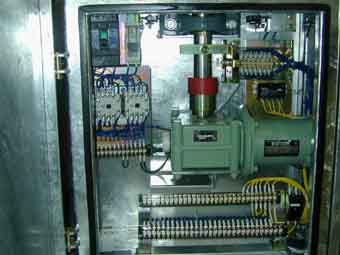

６．補助開閉器回路（左側写真、下部端子台）と制御回路（左側写真、上部端子台）を
　　区分けすることにより保守作業が容易
７．重量はわずか１４０ｋｇ
